AEA 140-525 ANALYST 5006-5001

Description

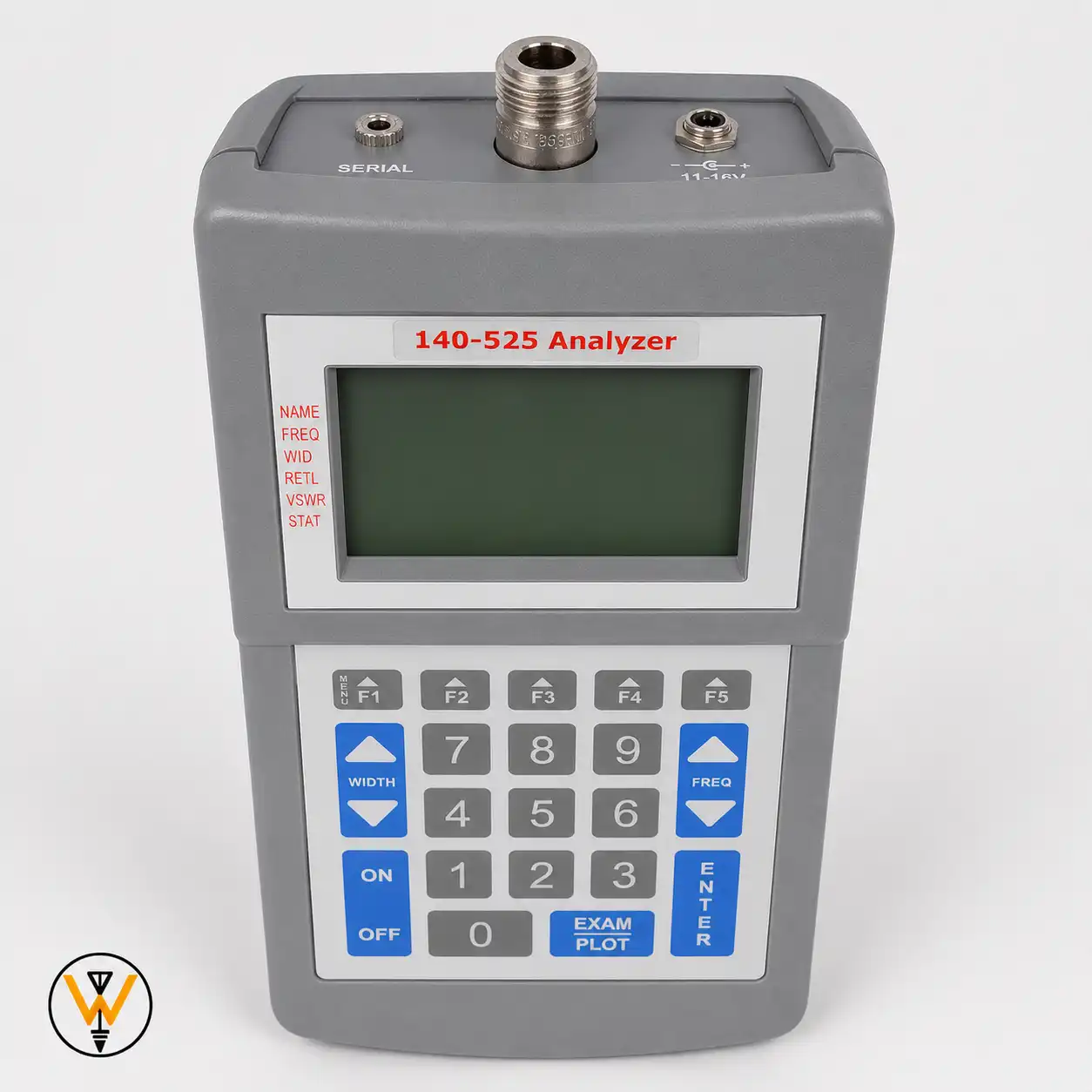

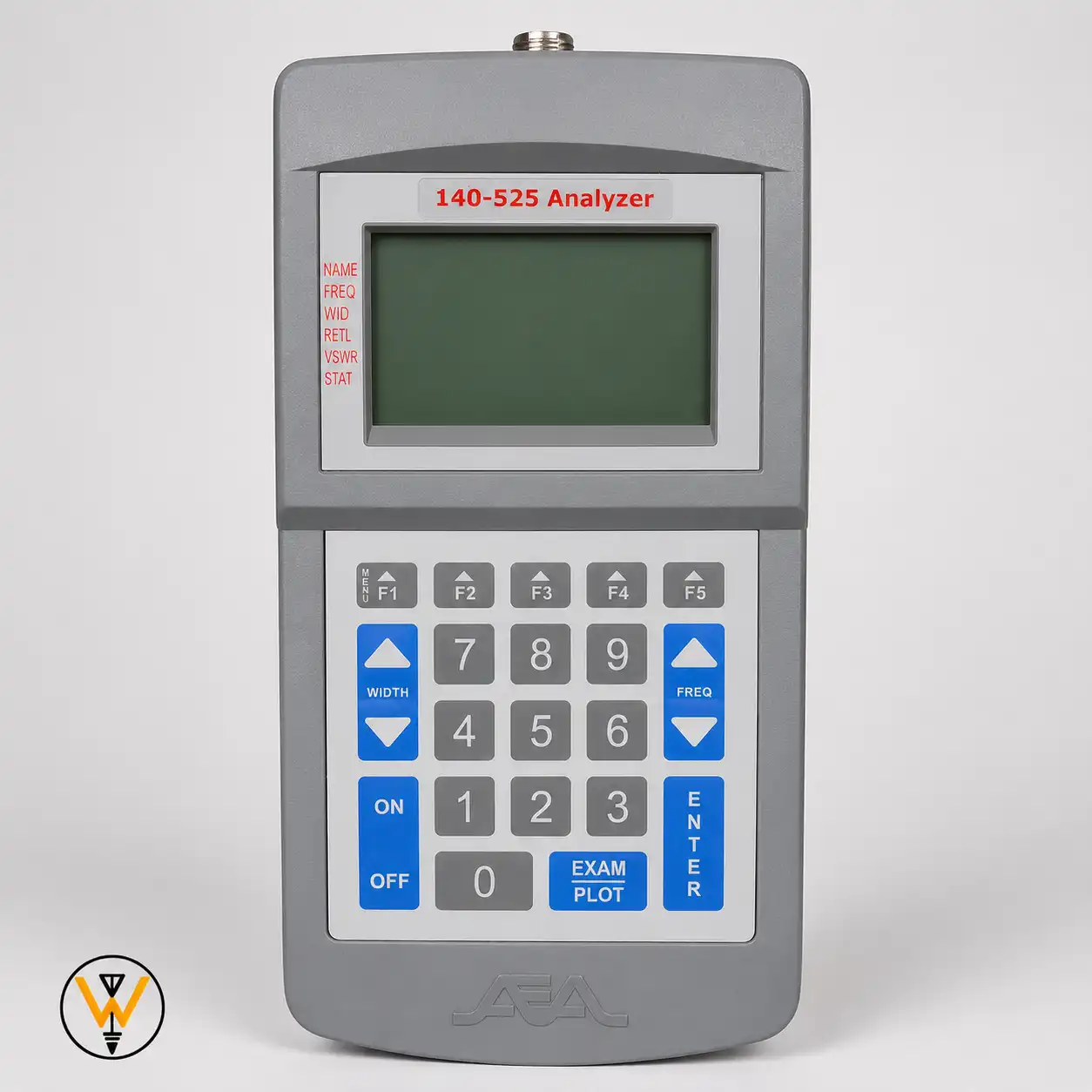

AEA 140-525 Analyst 5006-5001 VHF/UHF Graphical Antenna Analyzer

AEA 140-525 Analyst 5006-5001 adalah alat ukur antena grafis yang dirancang untuk membantu proses analisa, tuning, dan evaluasi performa antena pada band VHF/UHF. Dengan rentang frekuensi 135–525 MHz, perangkat ini cocok digunakan untuk kebutuhan teknisi radio komunikasi, engineer, instalator antena, maupun pengguna profesional yang membutuhkan pengukuran antena secara lebih presisi.

Berbeda dari SWR meter konvensional, AEA 140-525 dapat menampilkan grafik pengukuran VSWR dan Return Loss. Dengan tampilan grafis tersebut, pengguna dapat lebih mudah melihat titik matching terbaik, bandwidth 2:1, serta perubahan performa antena pada rentang frekuensi tertentu.

Fungsi Utama

AEA 140-525 digunakan untuk menganalisa karakteristik antena VHF/UHF secara praktis. Alat ini membantu pengguna mengetahui apakah antena sudah bekerja optimal pada frekuensi yang diinginkan, sekaligus mempermudah proses penyesuaian instalasi antena di lapangan.

• Menganalisa performa antena pada rentang 135–525 MHz
• Menampilkan plot VSWR secara grafis
• Menampilkan Return Loss untuk evaluasi efisiensi antena
• Membantu menemukan titik frekuensi matching terbaik
• Membantu menentukan bandwidth 2:1
• Mendeteksi kondisi RF berlebih di area pengujian melalui relative field strength meter

Keunggulan AEA 140-525 Analyst

• Graphical antenna analysis untuk membaca hasil pengukuran dengan lebih cepat dan informatif.
• Rentang VHF/UHF luas dari 135 MHz hingga 525 MHz untuk berbagai kebutuhan radio komunikasi.
• Mode VSWR dan Return Loss untuk evaluasi performa antena yang lebih lengkap.
• Penyimpanan hingga 15 plot sehingga hasil pengukuran dapat dibandingkan kembali.
• Signal generator mode untuk mendukung proses pengujian dan troubleshooting.
• Relative field strength measurement untuk memeriksa level medan RF relatif di lokasi pengujian.
• Desain portable dengan bobot ringan, cocok untuk penggunaan lapangan.
• Auto scaling untuk memudahkan pembacaan grafik pengukuran.
• Battery saver auto-off dan auto-hold untuk efisiensi penggunaan daya.

Spesifikasi Produk

Fitur Tambahan

• Return Loss mode
• VSWR mode
• Signal generator mode
• Relative field strength measurement
• Self-test dan calibration function
• Non-volatile memory
• Auto scaling
• Auditory cues
• Battery saver auto-off
• Auto-hold function
• Kompatibel dengan baterai Alkaline, NiMH, dan NiCd
• Opsional koneksi ke PC melalui Analyst Director Software

Aplikasi Penggunaan

AEA 140-525 Analyst sangat ideal digunakan untuk pengujian antena radio komunikasi, instalasi repeater, sistem komunikasi VHF/UHF, maintenance antena, serta troubleshooting performa antena di lapangan. Dengan tampilan grafik, pengguna dapat mengambil keputusan teknis lebih cepat dibandingkan hanya membaca angka SWR secara manual.

Produk ini direkomendasikan untuk teknisi, engineer, operator radio komunikasi, laboratorium pengujian RF, dan pengguna profesional yang membutuhkan alat analisa antena VHF/UHF yang portable dan informatif.

Catatan Sebelum Pembelian

Pastikan rentang frekuensi kerja antena Anda berada dalam area 135–525 MHz. Selain itu, perhatikan juga kebutuhan konektor, sumber daya, dan aksesori tambahan seperti adaptor, kabel serial, atau software opsional apabila dibutuhkan untuk dokumentasi hasil pengukuran melalui komputer.
